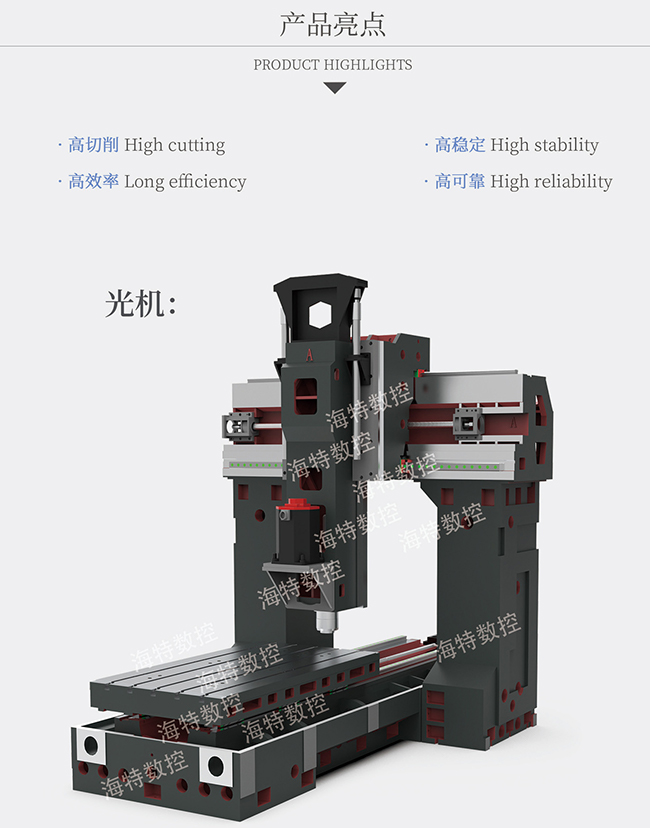

HLC1813龍門加工中心主要結構：

　　該機床為單立柱固定、工作臺移動結構，主要由床身、立柱、橫梁、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成。

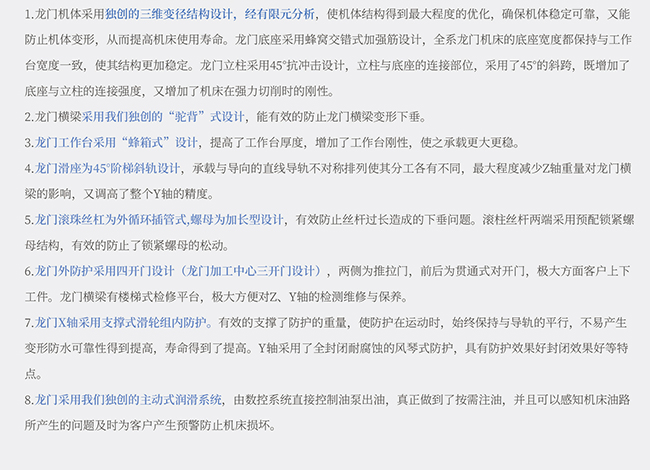

　　1.主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。

　　2.龍門式跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性*好。橫梁采用梯形式設計，剛性強結構好適合強力切削 。

　　3.高速高剛性主軸單元結合伺服主軸電機;X/Y/Z采用大扭矩伺服電機。

　　4.X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。

　　5.X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌，Z軸為硬軌，固定面采用超高頻淬火工藝處理經過精密磨削;滑動面采用高強度耐磨材塑帶鑲貼處理。

　　HLC1813龍門加工中心配置：

　　臺灣新代系統 臺灣絲杠

　　日本NSK軸承 臺灣增壓缸 臺灣鎖緊螺母等

　　選配系統部件

　　日本發那科系統

　　可根據客戶要求專業設計開發數控設備及加工中心

HLC1813龍門加工中心參數：
